BIM 3D: Mô hình hóa thiết kế
CƠ BẢN
Giải pháp chuyển đổi bản vẽ truyền thống thành mô hình BIM 3D nhằm kiểm tra, phối hợp và bóc tách khối lượng sơ bộ.
1. Mục tiêu của gói cơ bản BIM
Gói cơ bản tập trung vào việc xây dựng mô hình BIM 3D từ bản vẽ thiết kế kiến trúc, kết cấu và hệ thống kỹ thuật (MEP), giúp các bên liên quan hình dung trực quan thiết kế, kiểm soát xung đột kỹ thuật sớm, và hỗ trợ bóc tách khối lượng sơ bộ cho công tác dự toán.
Đây là giai đoạn quan trọng nhằm chuẩn bị cho các bước triển khai BIM chuyên sâu hơn như BIM 4D, 5D và vận hành sau xây dựng.
2. Đối tượng khách hàng
Chủ đầu tư, nhà thầu mong muốn có mô hình BIM 3D để hỗ trợ thiết kế và quản lý, nhưng chưa có hệ thống quản lý dữ liệu BIM phức tạp.
Đơn vị tư vấn thiết kế cần kiểm tra va chạm và xuất bản vẽ từ mô hình 3D để giảm sai sót trong giai đoạn thi công.
Các doanh nghiệp trong giai đoạn đầu chuyển đổi số, cần công cụ minh bạch hóa và tối ưu hóa quy trình thiết kế – dự toán.
3. Nội dung triển khai

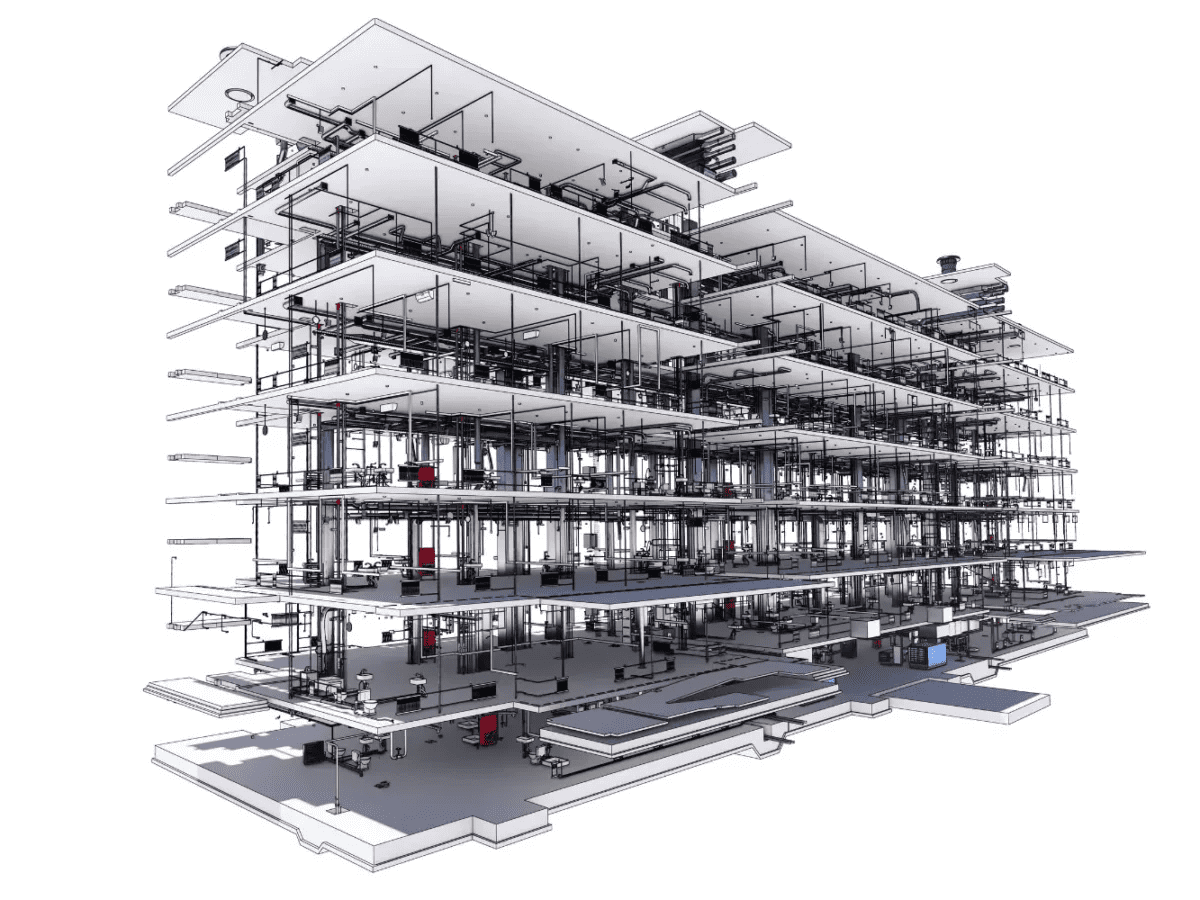

Tạo mô hình BIM 3D (Kiến trúc, kết cấu, MEP)
Xây dựng mô hình thông tin công trình 3D, đảm bảo đầy đủ thông tin cơ bản phục vụ giai đoạn thiết kế và tiền thi công. Mô hình được phát triển dựa trên bản vẽ 2D hiện trạng hoặc dữ liệu đầu vào từ các bên liên quan.
Kiểm tra xung đột giữa các bộ môn
Sử dụng mô hình BIM để rà soát các xung đột giữa hệ thống kết cấu, kiến trúc và cơ điện. Quá trình này giúp hạn chế lỗi thiết kế, giảm thiểu rủi ro trong giai đoạn thi công và tạo điều kiện phối hợp hiệu quả hơn giữa các bên.
Xuất bản vẽ đồng bộ từ mô hình BIM
Từ mô hình 3D, các bản vẽ kỹ thuật được trích xuất theo từng bộ môn, đảm bảo đồng bộ giữa bản vẽ và mô hình. Việc này giúp giảm thời gian hiệu chỉnh, đồng thời duy trì tính chính xác và thống nhất trong toàn bộ hồ sơ thiết kế.
Thực hiện bóc tách khối lượng sơ bộ
Dựa trên dữ liệu từ mô hình BIM, thực hiện bóc tách và tổng hợp khối lượng sơ bộ cho các hạng mục công trình. Thông tin khối lượng được trình bày rõ ràng, hỗ trợ bước đầu cho công tác dự toán và lập kế hoạch chi phí đầu tư.
